Преобразователи для жидкости ПП-200
Назначение: Пьезоэлектрически преобразователи предназначены для преобразования электрического импульса в акустический сигнал и наоборот в составе ультразвуковых счетчиков воды и других жидких сред в диапазоне температур от 1 до 150 °С. Преобразователи используются для комплектации счетчиков воды и тепла, таких как US-800 «ЗЭИМ» г.Чебоксары, УВР-011.
Преобразователи могут использоваться для ремонта узлов учета энергоносителей на базе расходомеров UFM-001, UFM-005, US-800, а также в новых разработках ультразвуковых расходомеров воды, тепла, нефтепродуктов и др.
Принцип действия: Преобразователи с помощью специальной арматуры монтируются в трубопровод с условным проходом от 25 до 1800 мм и подключаются с помощью кабеля длиной до 75 м к вычислителю. Скорость потока определяется по изменению времени прохождения или фазы бегущей акустической волны при поочередной локации вдоль и против потока. Преобразователи являются обратимыми.
Основные особенности:
- Диапазон рабочих температур, от 1 до 150 °С
- Идеальное согласование пьезокерамики с водой
- Высокая чувствительность
- Широкий выбор рабочих частот и габаритных размеров
Основные технические характеристики
| Тип | 203 | 204 | 205 | 206 | 209 | 210 | 212 | 215 |
| Рабочая частота, МГц | 1,5 | 0,5 | 2,0 | 4,0 | 2,0 | 0,5 | 1,0 | 1,0 | 1,0 | 1,5 | 1,0 |
Удельная чувствительность,
мВ/В, не менее | 20 | 20 | 15 | 15 | 20 | 15 | 20 | 6 | 5 | 20 | 4 |
| Электрическая емкость, нФ, не менее | 1,8 | 0,7 | 0,9 | 1,8 | 2,0 | 0,7 | 1,0 | 0,25 | 0,15 | 1,8 | 0,3 |
| Рисунок | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 5 |
Основные исполнения
(по рисункам 8/12) | 1 | 2, 4 | 2, 3 | 2, 3, 4 | 2 | 1 | 3, 5 | 2 |
| Максимальное рабочее давление, МПа | 2,5 | 35 |
Сопротивление изоляции, не менее 108Ом. Диапазон рабочих температур, от 1 до 150 °С. Для измерения расхода жидкости в нефтяных скважинах специально разработаны преобразователи типа 215 в металлическом корпусе с максимальным рабочим давлением 35 МПа.
Литая конструкция из специальной термостойкой пластмассы, с заданным изменением плотности по длине излучателя, обеспечивает идеальное согласование пьезокерамики с водой и оптимальное сочетание характеристик изделия по чувствительности, диапазону рабочих температур и надежности.
По желанию Заказчика преобразователи могут поставляться с другими рабочими частотами и типоразмерами.

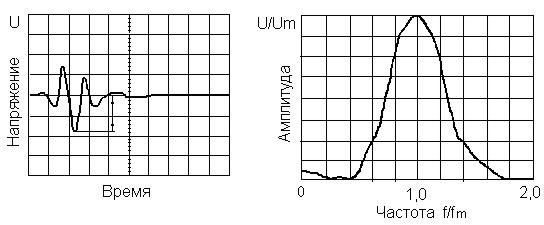

| Типичная форма приемного сигнала | Амплитудно-частотная
характеристика преобразователей |

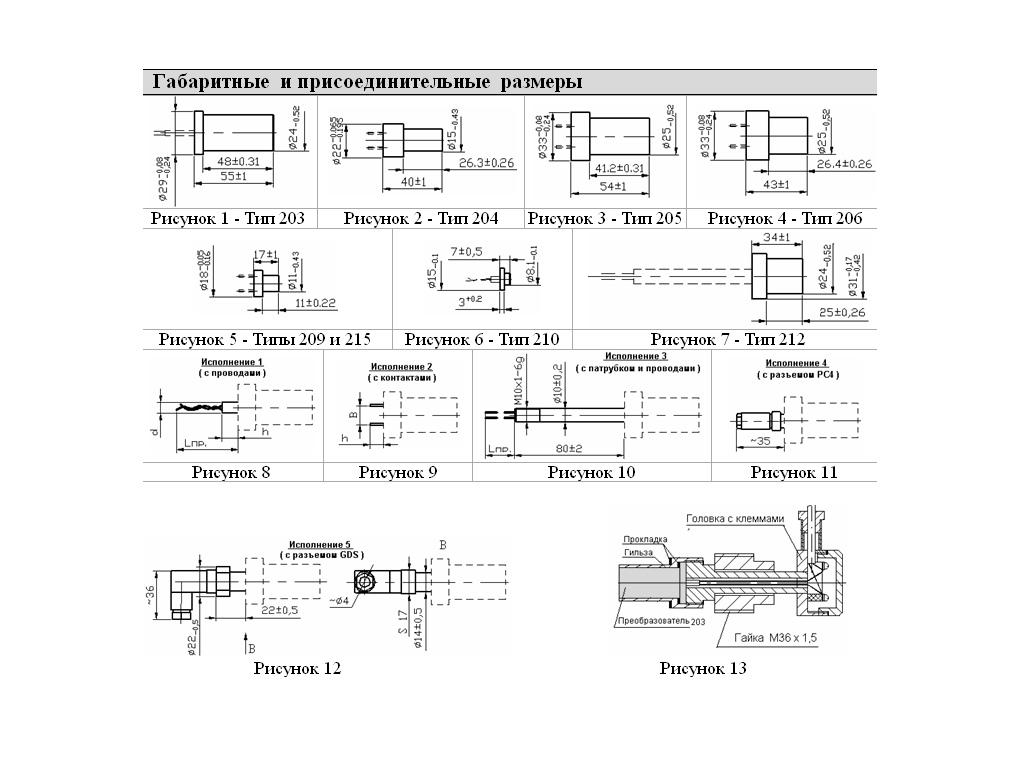

Габаритные и присоединительные размеры - посмотреть схему (JPEG 80 Kb)
По желанию заказчика преобразователи могут поставляться с комплектом монтажных частей или с клеммной головкой.
|
|
